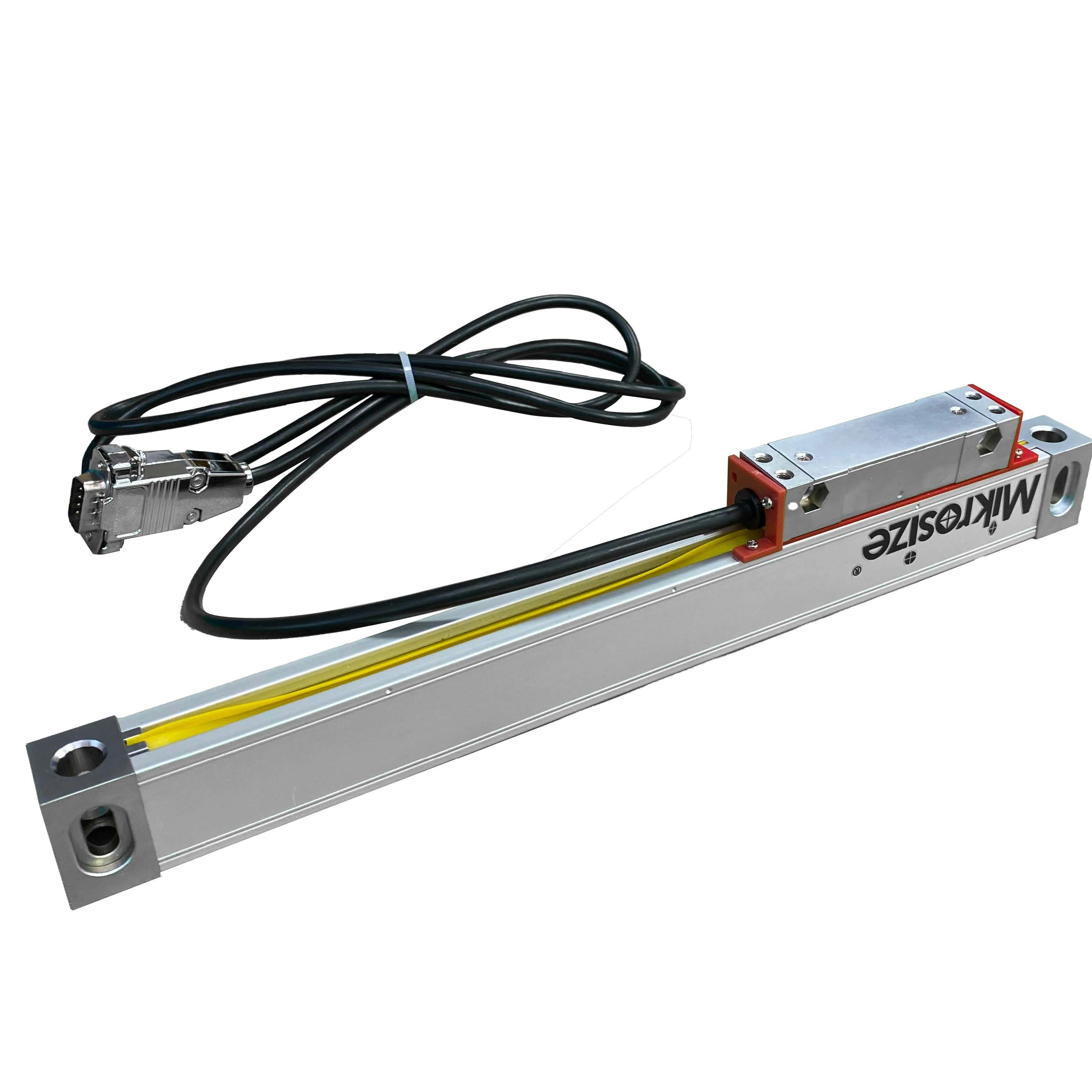

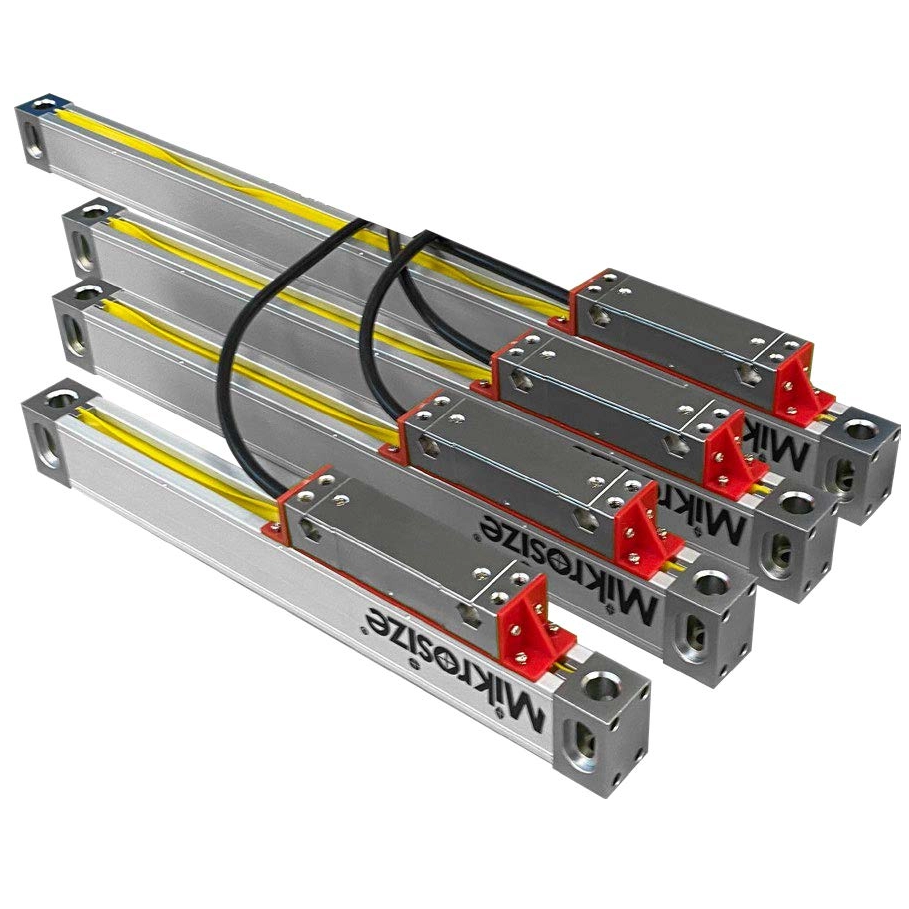

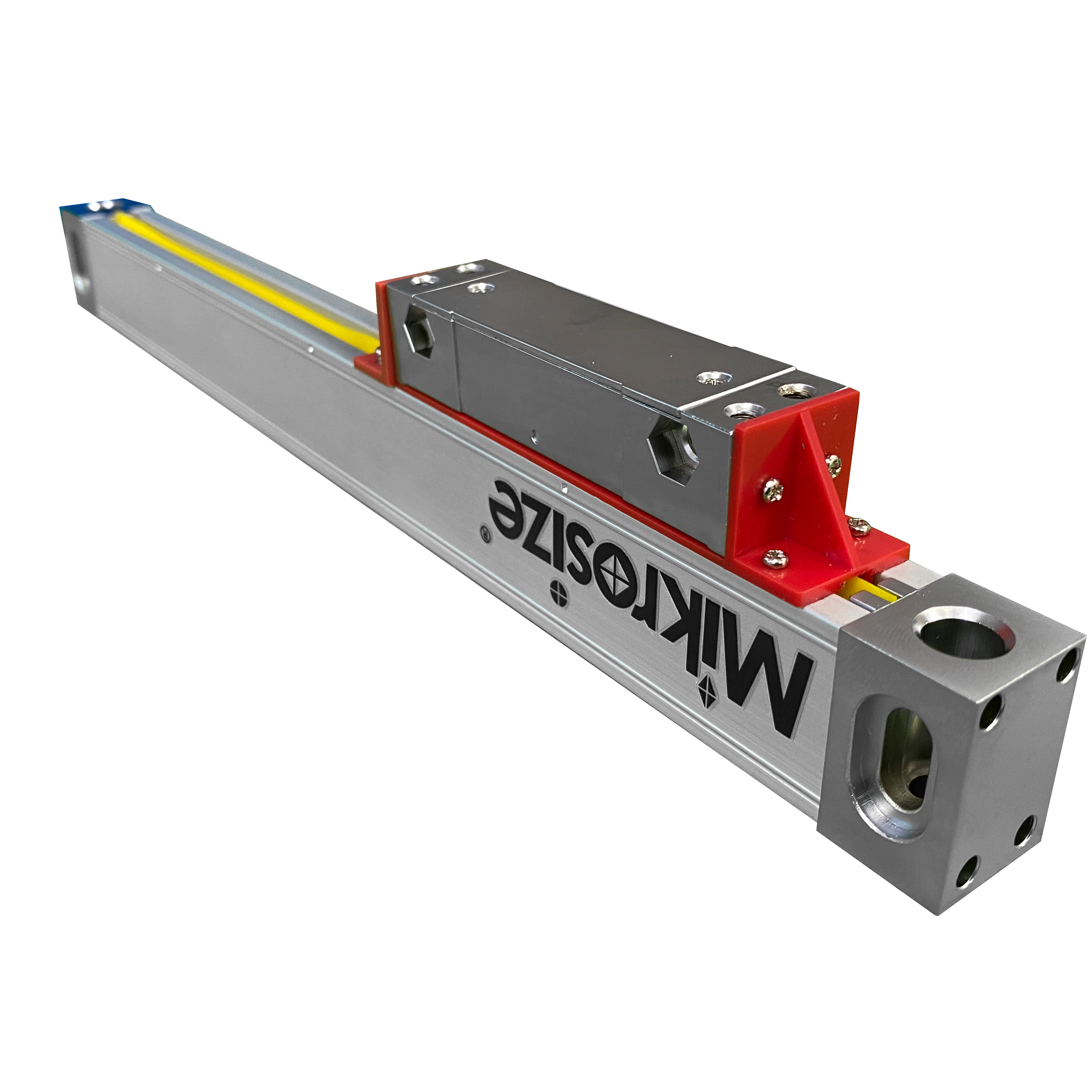

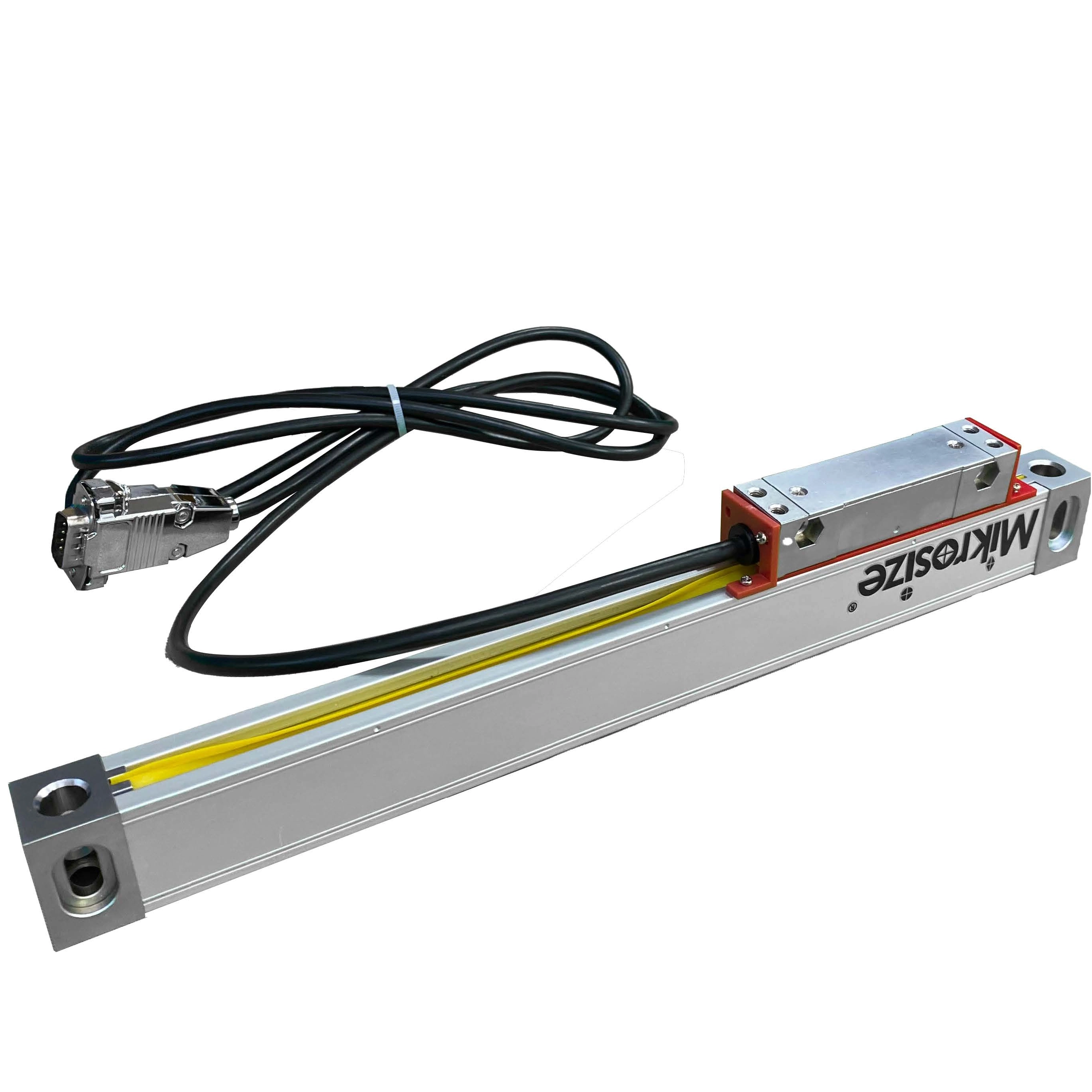

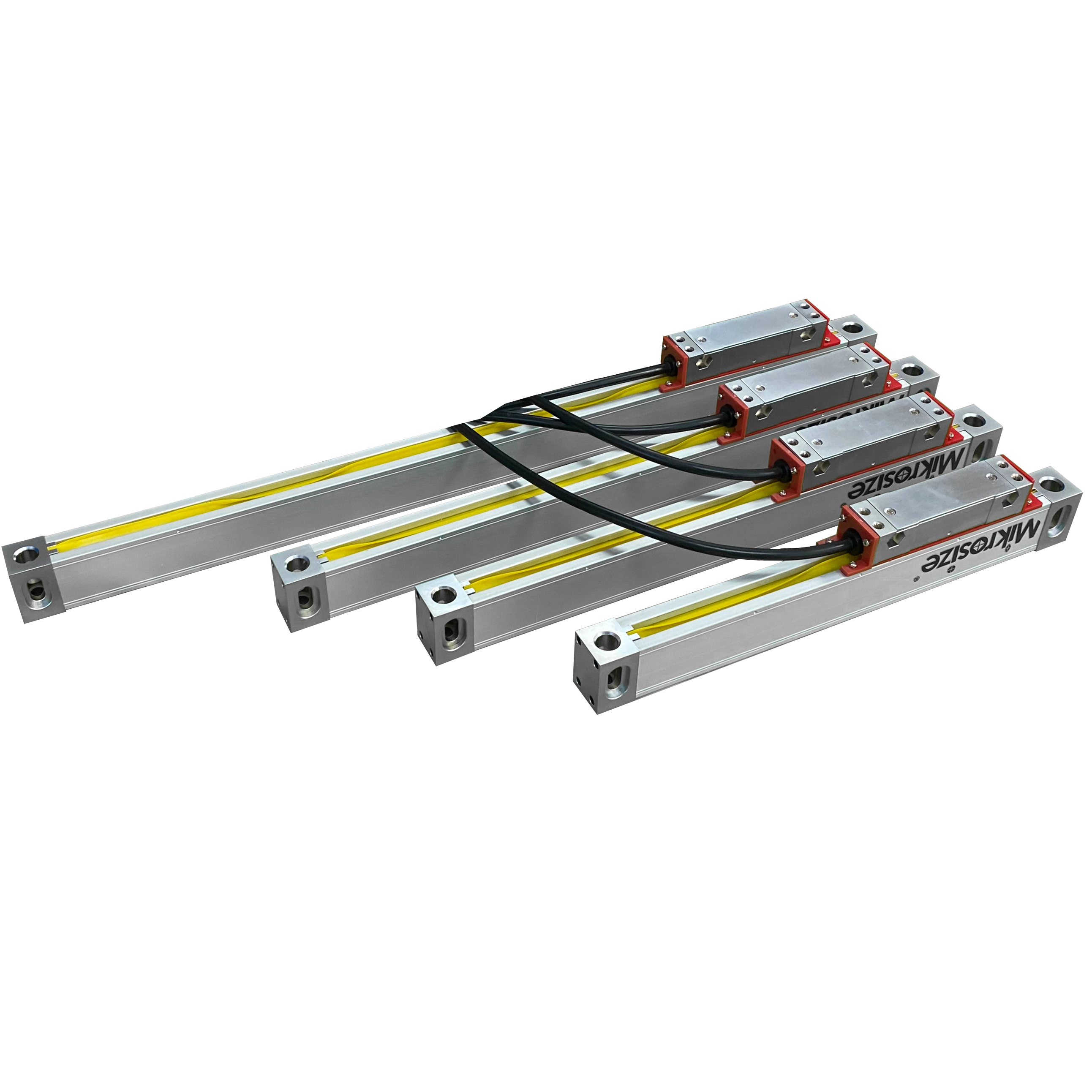

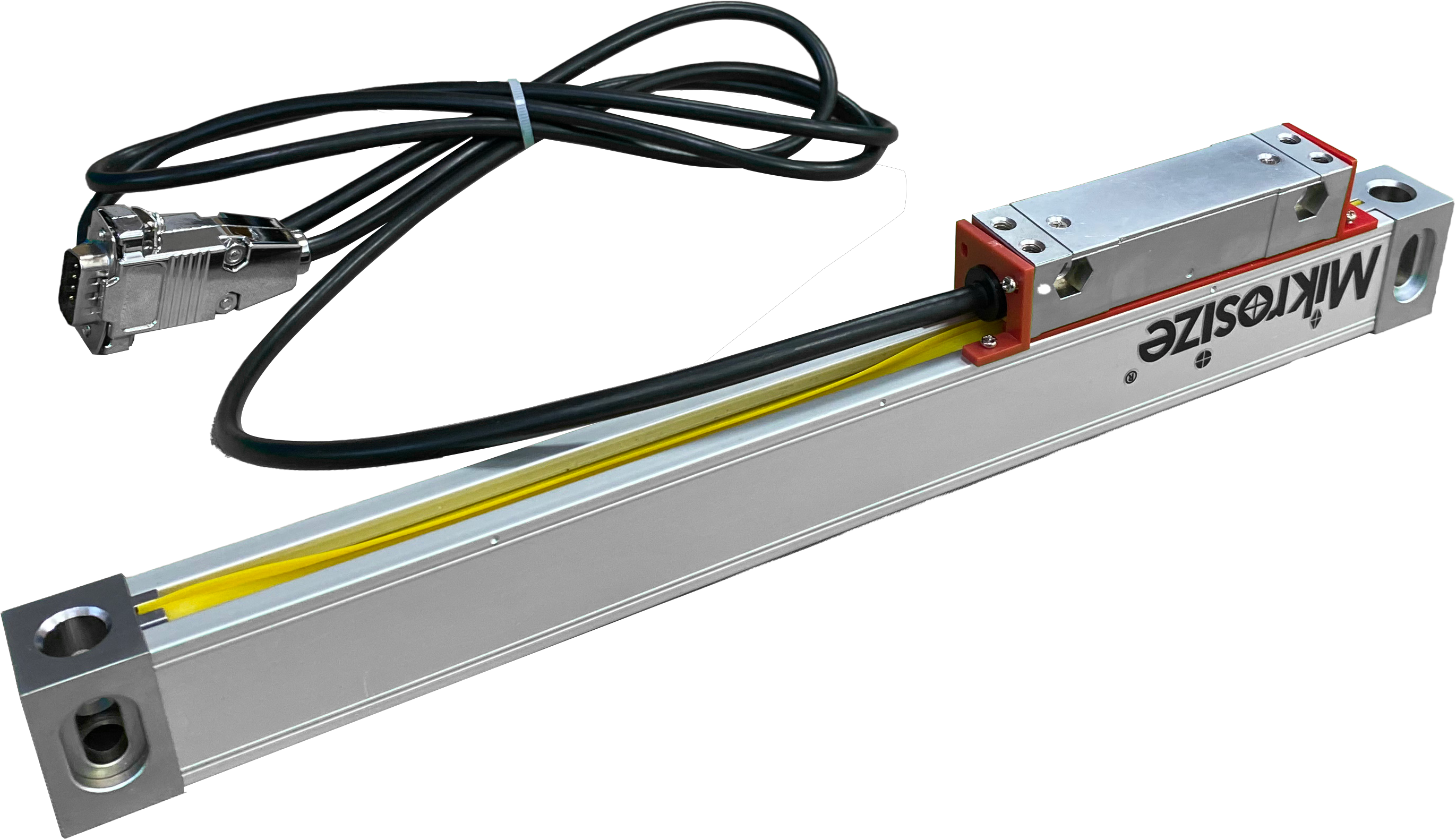

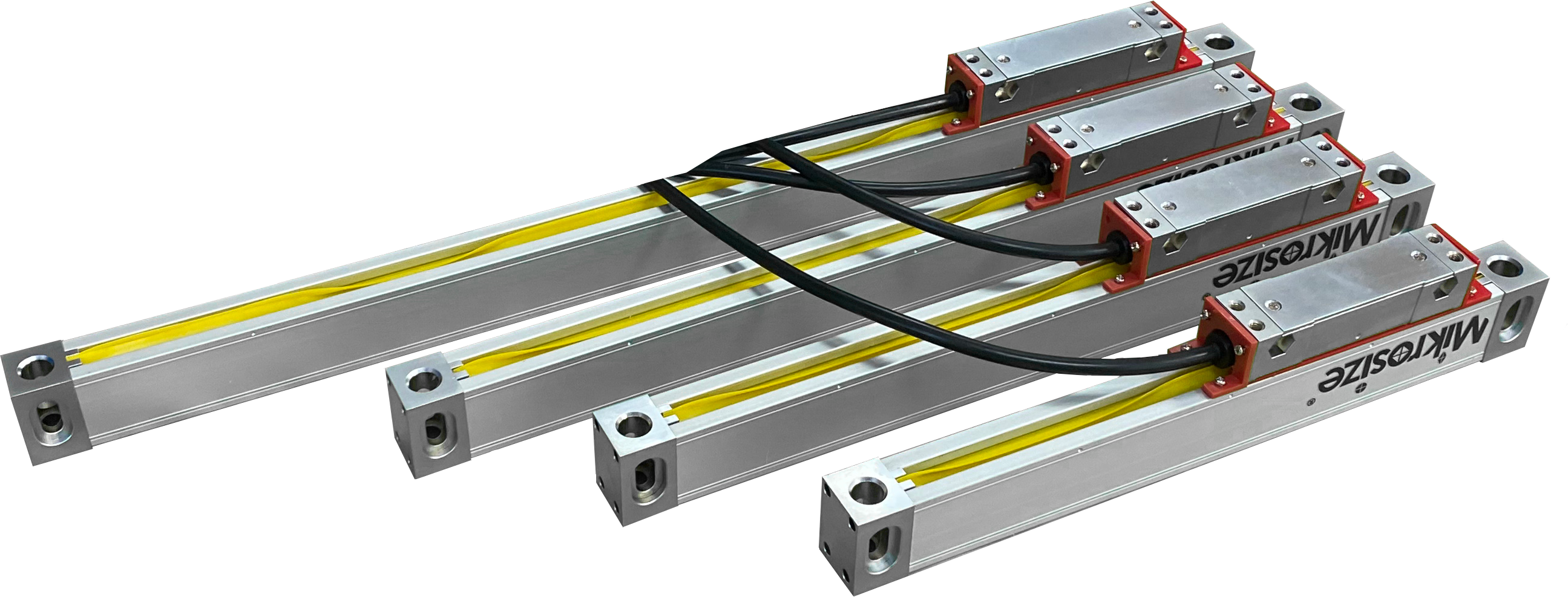

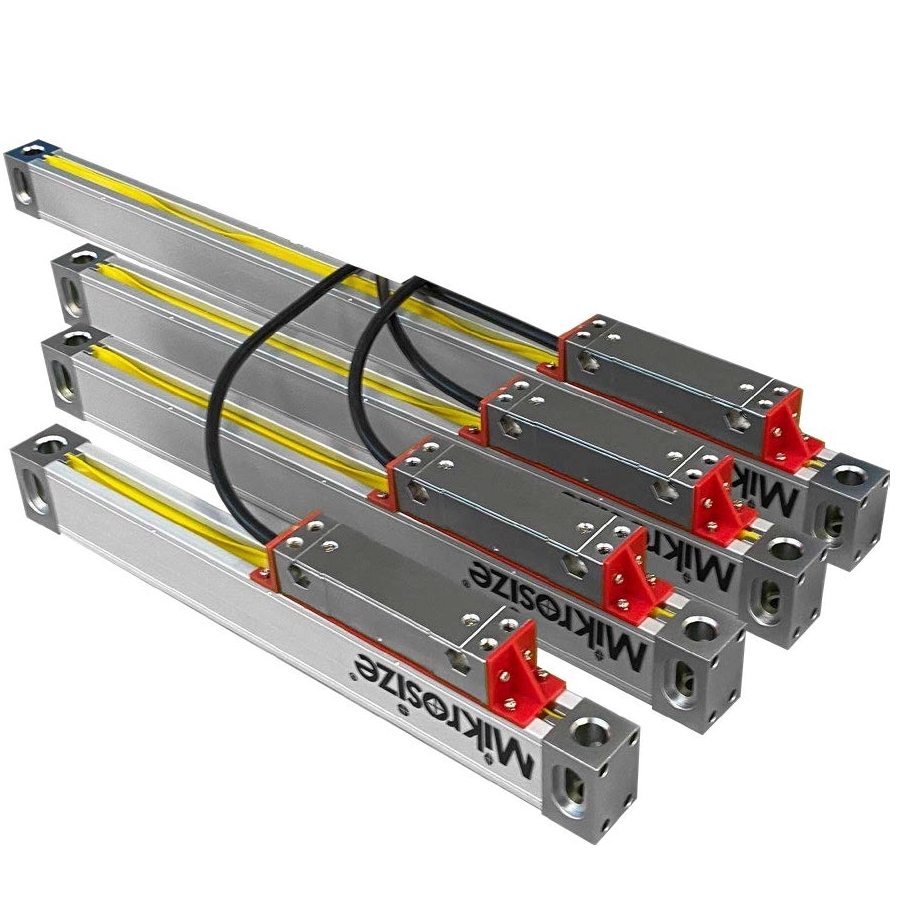

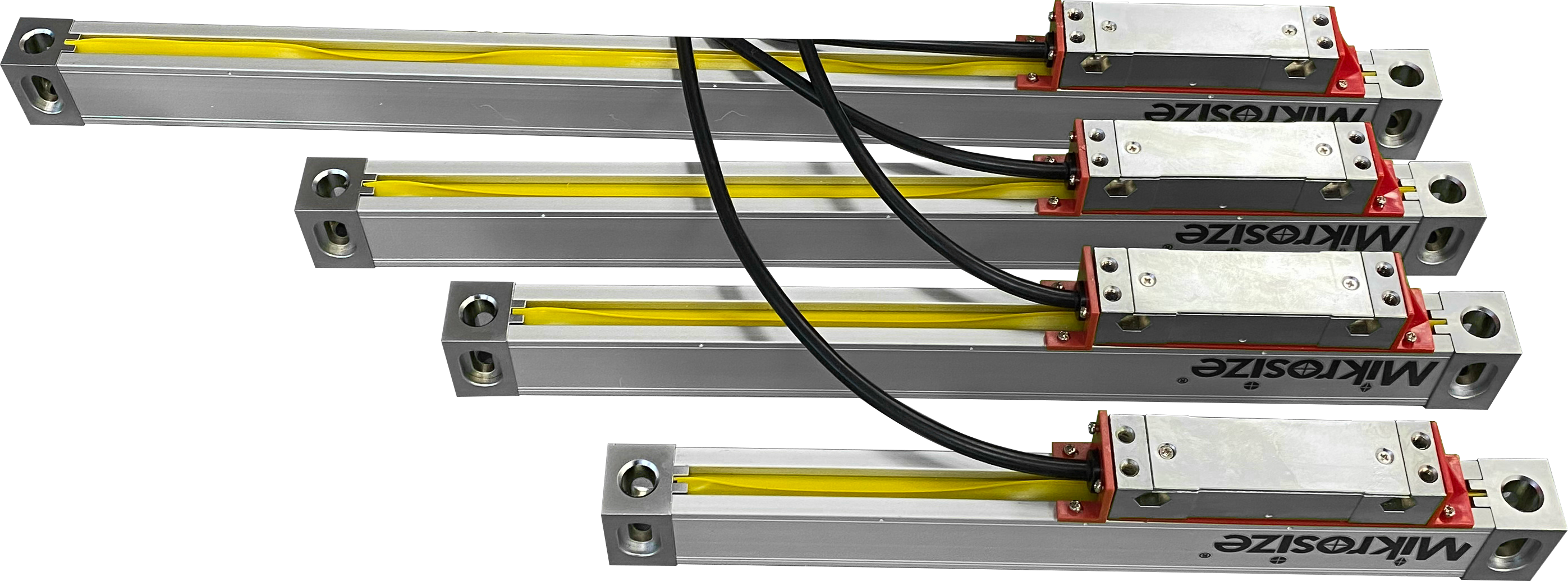

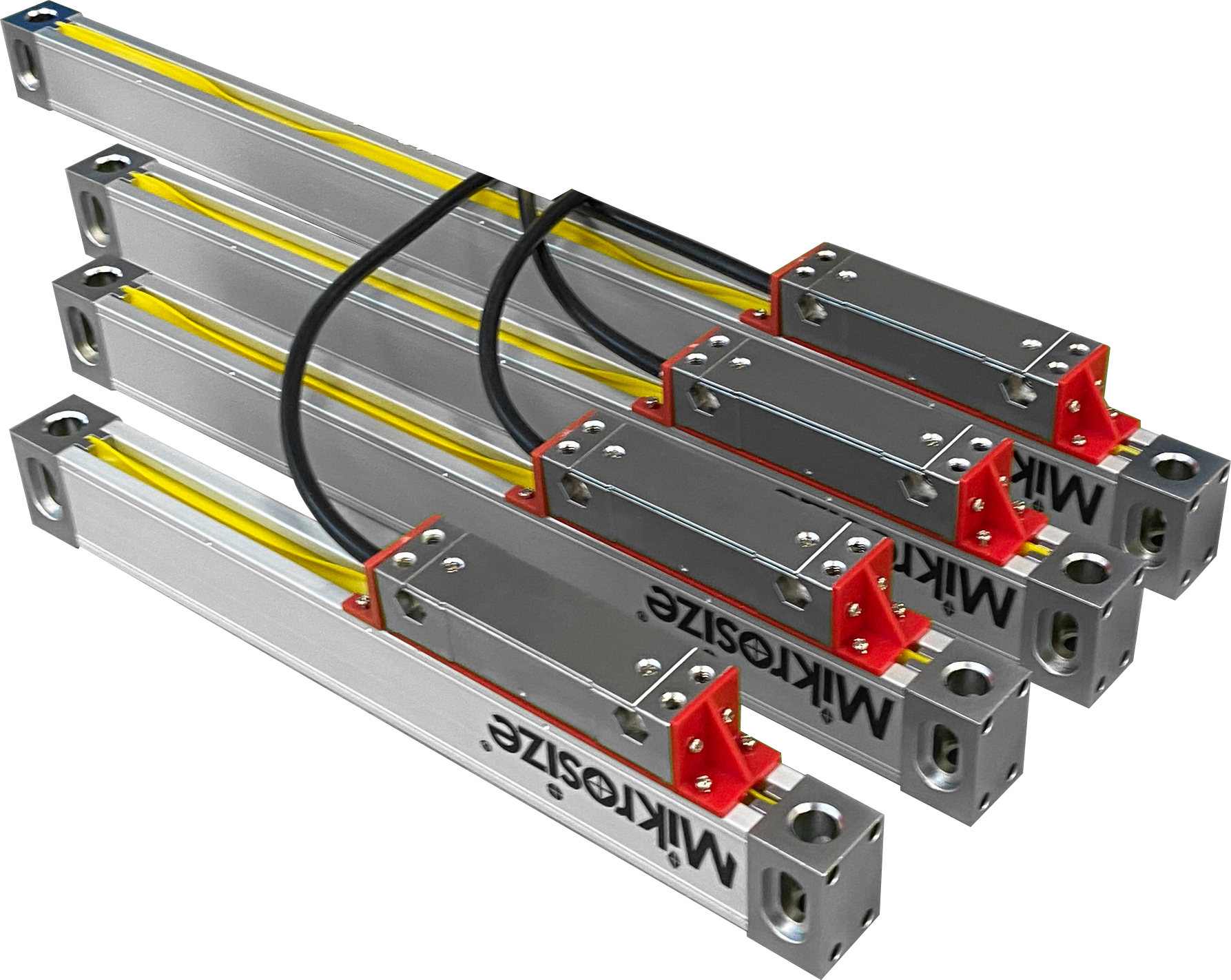

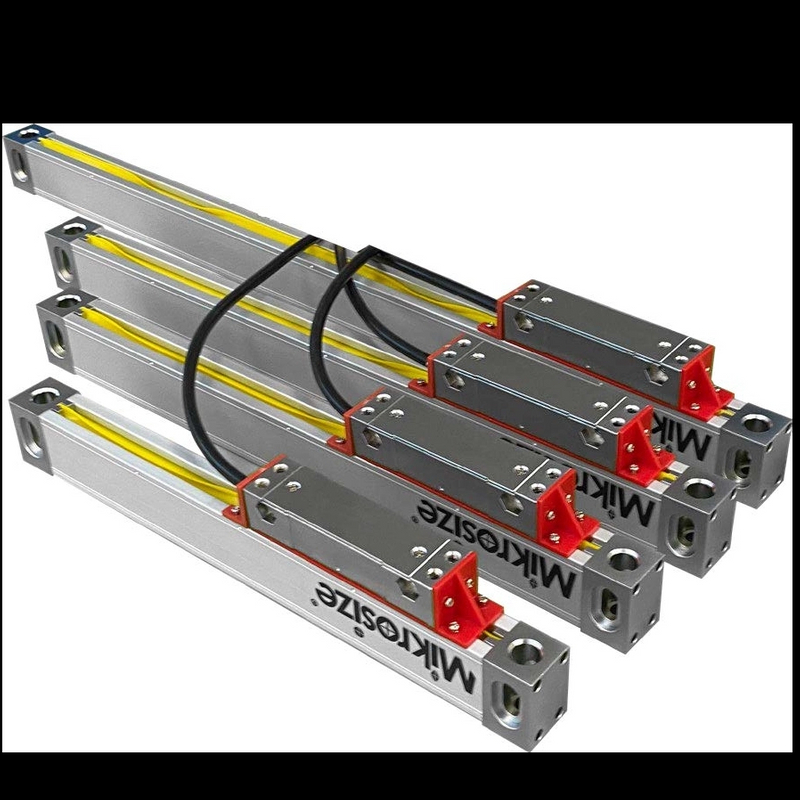

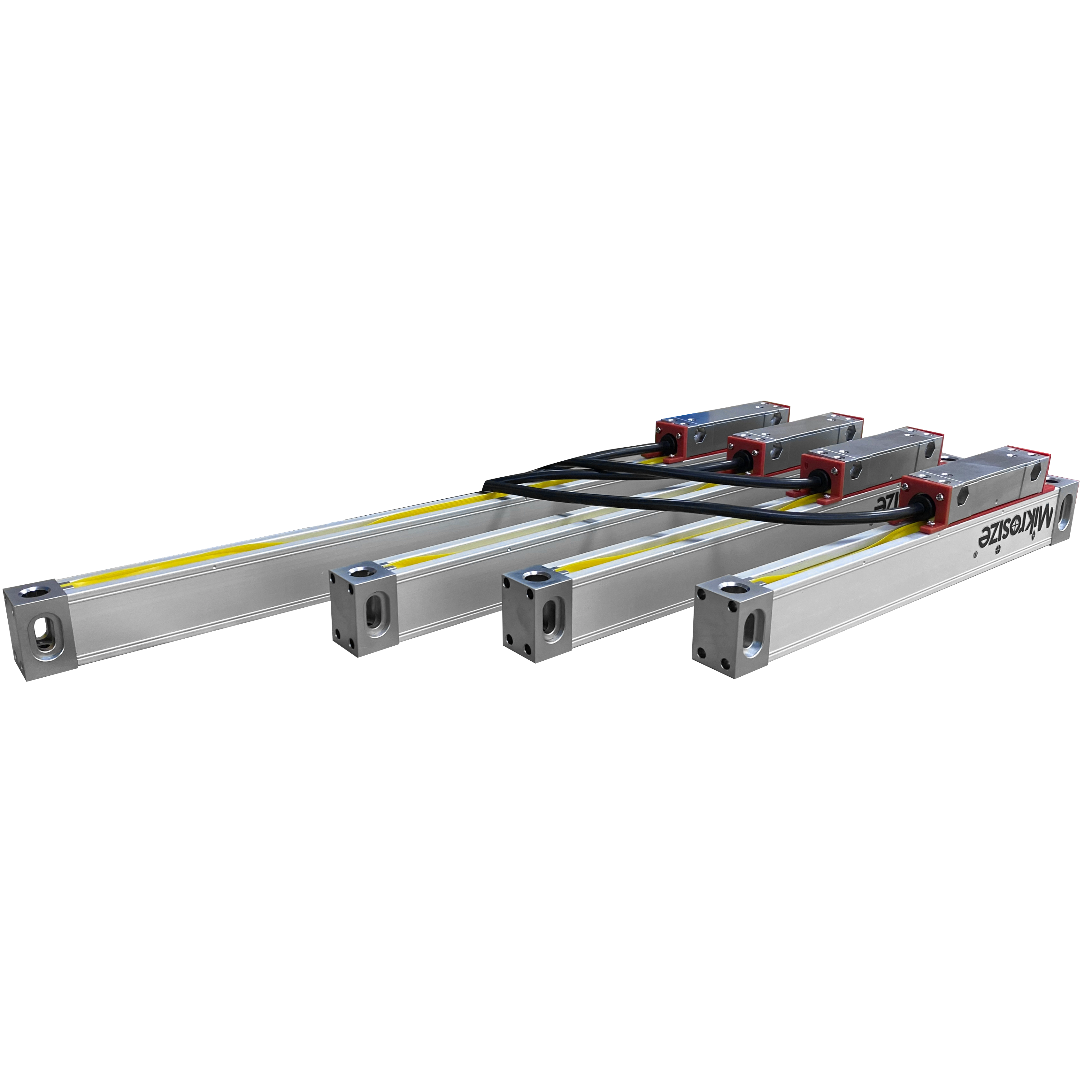

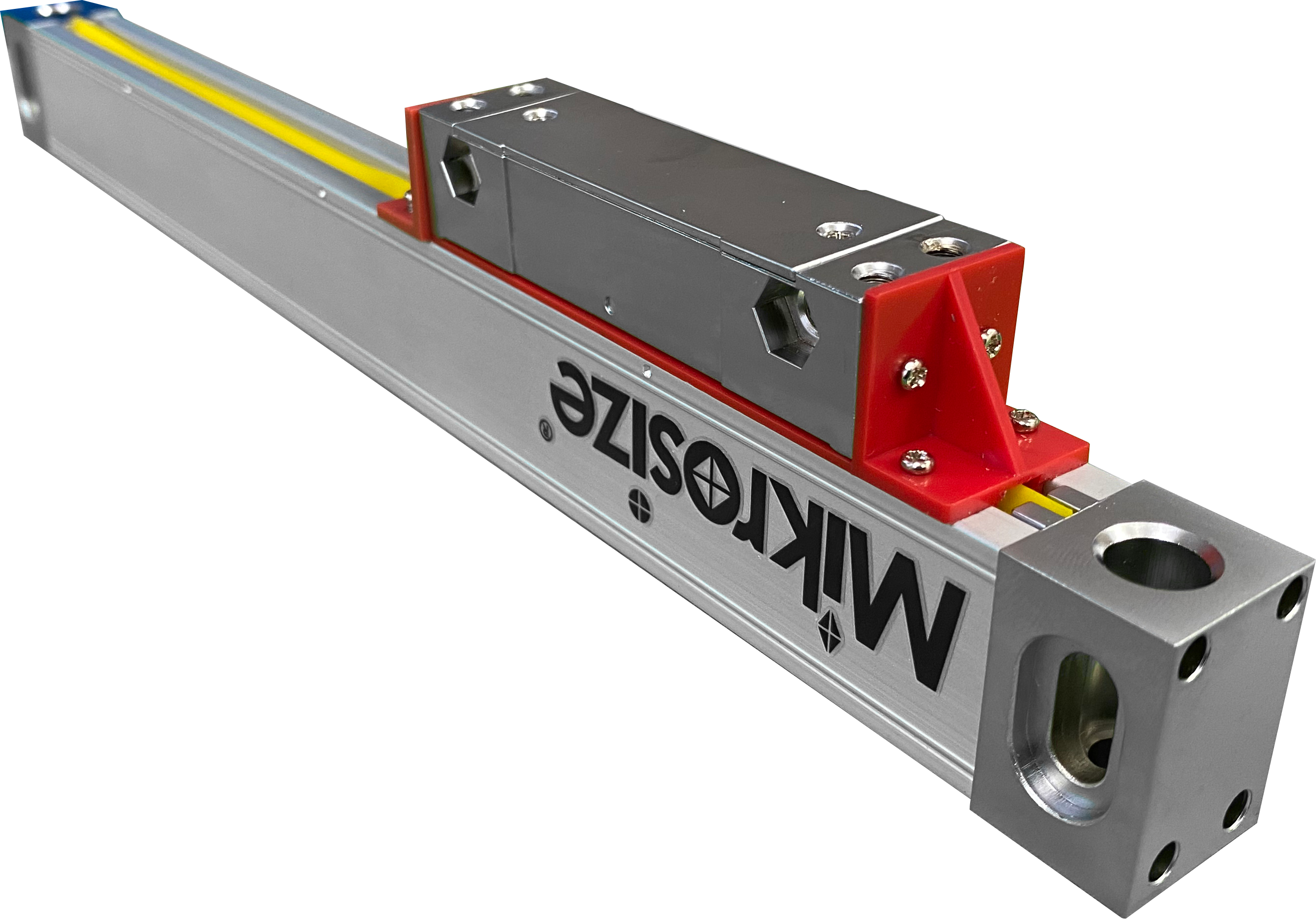

Linear Scale

Product Application:
Milling machines, drilling machines, lathes, grinders, CNC machines, injection molding machines,machining centers, electrical discharge machining machines.
Availability:
Quantity:

Product Description

Technical Specification:

Model

MLS-400

MLS-600

 MLS-1000

 MLS-3100

Optional grating pitch

20um(0.020mm),10um(0.010mm)

Optional grating measurement system

Transmission infrared optical measurement system;

infrared wave length:880nm;

Numerical reading head rolling system

Vertical five bearing roller system

45°five bearing roller system

Resolution

1um

5um

1um

5um

1um

5um

Effective range

50~600mm

50~400mm(MLS-400)

50~1000mm

50~3100mm

Repeatability accuracy

±1um

±5um

±1um

±5um

±1um

±5um

Maximum working speed

20m/min(1um);60m/min(5um)

Output signal

TTL;RS422;~1VPP

Power supply

5V±5%DC

Environment

Temperature:-10~45°C;Humidity⩽90%

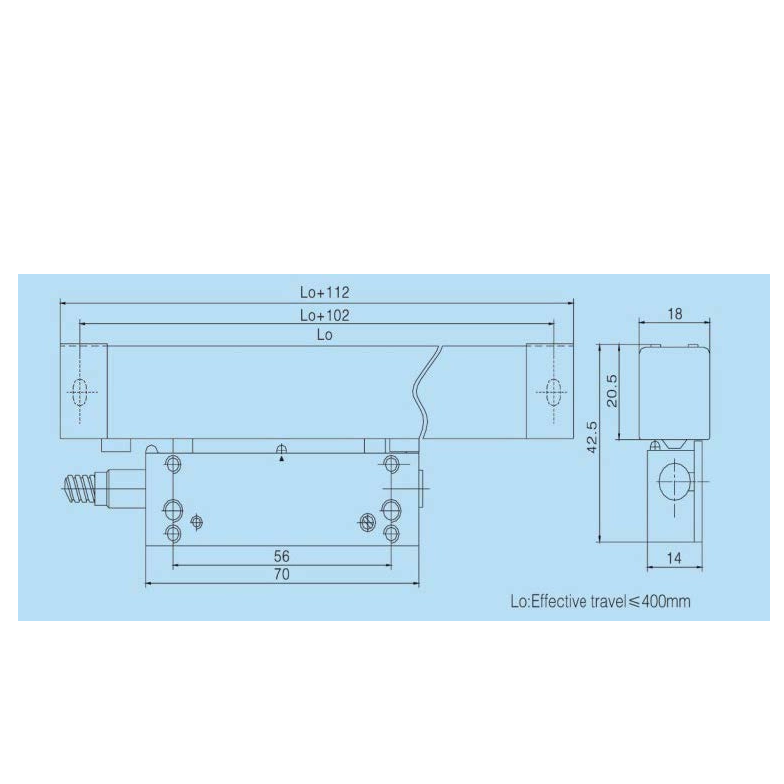

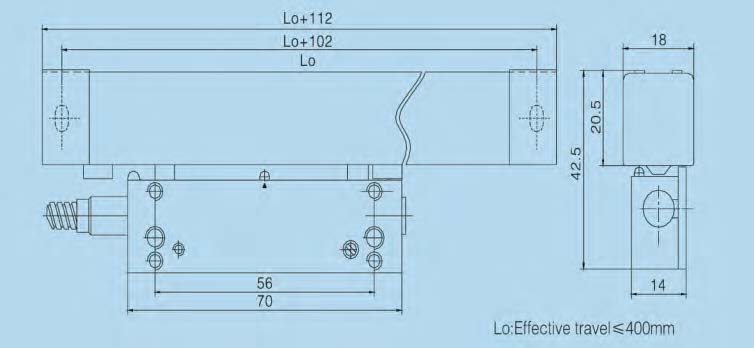

MLS-400

Model

Resolution

Effective range

Maximum working speed

Accuracy

Standard

High-Precision


MLS-4001


1um

50~400mm

20m/min

±5um

±3um


MLS-4005

5um

50~400mm

60m/min

±5um

±3um

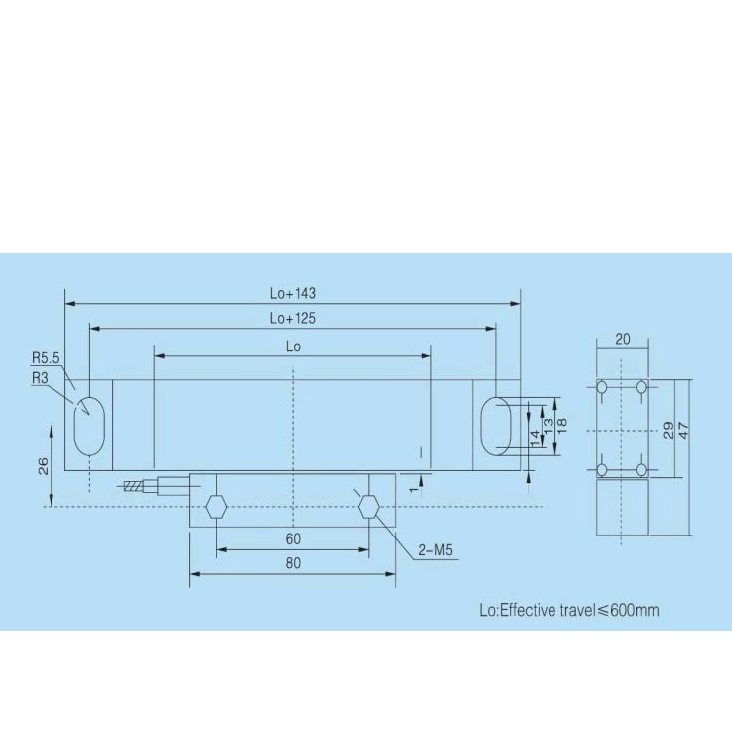

MLS-600

Model

Resolution

Effective range

Maximum working speed

Accuracy

50~500mm

510~600mm

Standard

High-Precision

Standard

High-Precision


MLS-6001


1um

50~600mm

20m/min

±5um

±3um

±8um

±5um


MLS-6002


2um

50~600mm

60m/min

±5um

±3um

±8um

±5um


MLS-6001


0.5um

50~600mm

10m/min

±5um

±3um

±8um

±5um


MLS-60002


0.2um

50~600mm

10m/min

±5um

±3um

±8um

±5um


MLS-60001


0.1um

50~600mm

10m/min

±5um

±3um

±8um

±5um

MLS-100

Model

Resolution

Effective range

Maximum working speed

Accuracy

50~500mm

510~1000mm

Standard

High-Precision

Standard

High-Precision


MLS-10001


1um

50~1000mm

20m/min

±5um

±3um

±8um

±5um


MLS-10002


2um

50~1000mm

60m/min

±5um

±3um

±8um

±5um


MLS-100005


0.5um

50~1000mm

10m/min

±5um

±3um

±8um

±5um


MLS-100002


0.2um

50~1000mm

10m/min

±5um

±3um

±8um

±5um


MLS-100001


0.1um

50~1000mm

10m/min

±5um

±3um

±8um

±5um

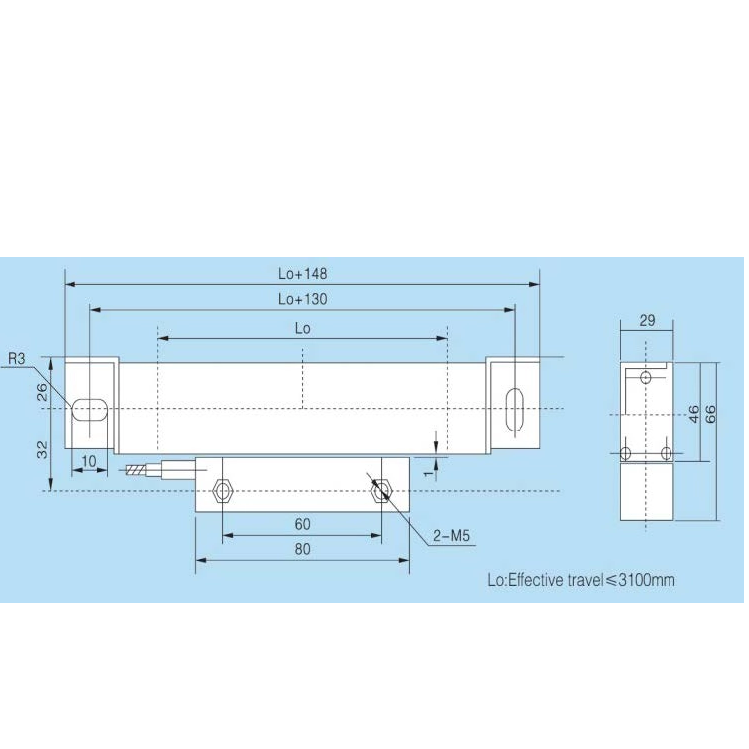

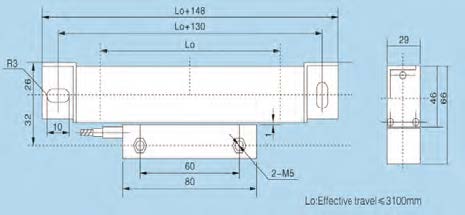

MLS-3100

Model

Resolution

Effective range

Maximum working speed

Accuracy

50~500mm

510~1000mm

1010~2000mm

2010~3100mm

Standard

High-Precision

Standard

High-Precision

Standard

High-Precision

Standard

High-Precision


MLS-31001


1um

50~3100mm

20m/min

±5um

±3um

±8um

±5um

±30um

±20um

±50um

±34um


MLS-31005


5um

50~3100mm

60m/min

±5um

±3um

±8um

±5um

±30um

±20um

±50um

±34um
